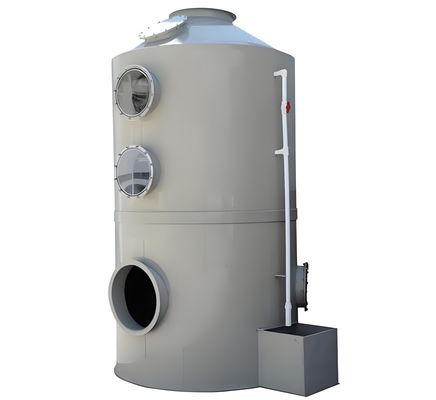

Vertikaler Sprühturm Abwasservorbehandlungsanlage Abwasservorbehandlung

Ausrüstung für die Vorbehandlung von Abwasser: vertikaler Sprühturm

(1) Ausrüstungsanwendung:

Der Sprühspüler ist eine in Abgasbehandlungsprojekten häufig verwendete Reinigungsanlage. Der Reinigungsturm hat zwei Produkte: "vertikal" und "horizontal".Dieses Erzeugnis wird in Stickoxiden weit verbreitet, Wasserstoffchlorid, Wasserstofffluorid, Ammoniak, Schwefelsäure- und Chromsäure-Nebel und Wasserstoffcyanidgas aus Chemie, Galvanisierung, Hardware, Aluminium, elektrischen Geräten,Medizin- zur Reinigung wasserlöslicher giftiger und schädlicher Gase; sie kann auch zur Deodorierung von Ammoniak, Schwefelwasserstoff,Phenolphosgen, Formaldehyd, Methanol, Amine und andere Geruchsstoffe.

(2)Funktionsprinzip des Spritzturms:

Das Gas wird durch den Zentrifugalventilator in den Lufteinlass gedrückt oder in den Zentrifugalventilator gezogen und fließt dann zur Verpackungsschicht, um mit der Sprühflüssigkeit in Kontakt zu treten und zu reagieren.Nach verschiedenen Indikatoren wie der Gasreinigungslage, kann die Verpackungs- und Sprühvorrichtung der zweiten Stufe eingebaut werden, und das behandelte und gereinigte Gas wird durch den Abgasreiniger entladen.geringer Widerstandsverlust und geringer EnergieverbrauchDer Schrubber besteht aus einem Turmkörper, einer Turmplatte, einem Reboiler und einem Kondensator.Der Reboiler wird in der Regel mit Dampf erhitzt., und der Kondensator wird durch zirkulierendes Wasser wärmeleitend.die reinen Produktbestandteile eingeführt und die Verdunstung und der Rückfluss mit Dampf und Kondenswasser angepasst werden, so daß sich eine bestimmte Flüssigkeitsdicke auf der Turmplatte ansammeln kann und wenn die gemischten Gaskomponenten eingeführt werden, kann sie schnell eine Waschrolle spielen.mehrere Schlüsselpunkte wie ein Flüssigkeitsniveau, zwei Temperaturen und zwei Druckunterschiede zu kontrollieren. d. h. der Flüssigkeitsgehalt des Reinigungsgeräts, die Gas-Eingangstemperatur, die Obertemperatur des Turms,Druckunterschied im Turm (Differenz zwischen dem Eingangsdruck des Reinigungsgeräts und dem Oberdruck des Turms), und der Druckunterschied des Kondensators (der Unterschied zwischen dem Druck an der Spitze des Turms und dem Druck am Ausgang des Kondensators).Um zu verhindern, dass Verunreinigungen sich verfestigen oder verflüssigen und nicht in den Reiniger gelangen können, sollte jedoch nicht zu hoch sein, um zu verhindern, dass die Regelung des Systems aufgrund der übermäßigen Temperatur schwierig wird.Das ist..., sollte der Einlassdruck nicht zu gering sein, damit Staub in den Reiniger gelangen kann.

Wenn das gemischte Gas in den Reiniger geleitet wird, verdichtet sich ein Teil des Gases in Flüssigkeit und bleibt im Turm.und dann den Kondensator so einstellen, dass die Flüssigkeit zurück in das Tablett fließt, um ein Gleichgewicht zu bilden- Da auf dem Tray eine gewisse Flüssigkeitsdicke liegt, wird es eine gewisse Druckdifferenz zwischen den Spülturmen geben.Der Druckunterschied sollte so weit wie möglich konstant gehalten werden, um ein Gleichgewicht zu bilden.Bei der Temperaturanpassung an der Spitze des Turms sollte verhindert werden, daß die Temperatur zu hoch ist.die die Verunreinigungen verdampfen oder in Gase sublimieren und so die Waschfunktion verhindern könnenDie Kondensationstemperatur sollte jedoch nicht zu niedrig sein, um zu verhindern, daß sich die Produktflüssigkeit im Kondensator ansammelt und ihre Verwendung beeinträchtigt.Sie sollten auch darauf achten, den Reboiler zu verwenden, um den Flüssigkeitsgrad des Waschturms anzupassenUm zu verhindern, daß die Verunreinigungskonzentration in der noch flüssigen Türme zu hoch ist und zu Niederschlägen führt, sollte sie langsam ansteigen.

Ausrüstungsmaterialien können ausgewählt werden: Glasfaser, PPH-Platte, PVC-Platte, Edelstahl 316L usw.

(3)Bauweise:

Diese Ausrüstung besteht aus einem Flüssigkeitsspeichertank, einem Turmkörper, einem Lufteinlass, einer Sprühschicht, einer Verpackungsschicht, einemWhirl-Demisting-Schicht, Luftausgangskegelkappe, Prüfloch usw.

Eigenschaften:

1. Neue Struktur: Änderung der herkömmlichen Kontaktart des Gasflüssigkeits-Zwei-Phasen-Kreuzstromschwellens;

2- Großes Luftvolumen: 50% größer als die Siebplatte und die Ventillauffläche;

3Kleiner Druckabfall: 16% kleiner als bei herkömmlichen Absorptionstürmen;

4Hohe Reinigungseffizienz: Die Effizienz der herkömmlichen Absorptionstürme beträgt etwa 70%, während die Absorptionseffizienz des neuen vertikalen Siebturms mehr als 85% beträgt.

5Große Flexibilität: Die Schichten der Spritzturm können je nach Abgasquellen erhöht oder verringert werden.
